FOL-LANH-T1车载百兆以太网光纤链路系统
FOL-LANH-T1车载百兆以太网光纤链路系统

在实验室对汽车零部件进行电磁兼容测试时,经常需要具有优异电磁兼容性能的各类总线,包括CAN(Controller Area Network)、LIN(Local Interconnect Network)FlexRay、车载以太网等总线,来控制或监视位于暗室或屏蔽室内的被测件(DUT)的工作状态,或者测试DUT总线接口的电磁兼容特性,为此,CDSI开发和生产了多种汽车总线收发器,允许使用光纤实现双向传输,可用于高等级的抗扰度和EMI测试:

 ● FOL-LANH-T1:百兆车载以太网光纤链路,速率≤100M Bit/s

 ● FOL-LANG-T1:千兆车载以太网光纤链路,速率≤1000M Bit/s

 ● FOL-CANFD:CAN FD总线光纤链路,速率≤10M Bit/s

 ● FOL-HSCAN:高速CAN总线光纤链路,速率≤1M Bit/s

 ● FOL-LSCAN:低速(容错)CAN总线光纤链路,速率≤125k Bit/s

 ● FOL-SWCAN:单线CAN总线光纤链路

 ● FOL-LIN:LIN总线光纤链路,速率≤20k Bit/s

 ● FOL-FlexRay:FlexRay总线光纤链路


FOL-LANH-T1车载百兆以太网光纤链路系统点击下载《FOL-LANH-T1 车载百兆以太网光纤链路系统》产品资料.pdf


  • 产品参数
  • 适用范围
  • 产品描述
  • 参数配置

FOL-LANH-T1,支持100Base-T1/BroadR-Reach® Ethernet,是一个电磁兼容加固的以太网双向光纤链路,用于连接高场强环境,例如暗室内的以太网总线,通过光纤无干扰无失真地实现双向传输。由于体积小、内置电池供电以及复杂的总线滤波和屏蔽,使得FOL-LANH-T1符合汽车电子的抗扰度测试需求,连续场强可达300V/m(500kHz-18GHz),脉冲场强可达600V/m(1.2GHz-3.2GHz,雷达波)。

FOL-LANH-T1光纤链路,由两个完全相同的收发器和一根双芯光纤组成,其中一个收发器放在暗室外部,另外一个收发器则放在暗室里面。



特点:

 ● 超低辐射

 ● 超强抗干扰

 ● 体积小巧

 ● 内置充电电池

 ● 良好的端口保护


FOL-LANT1 汽车以太网光纤链路系统

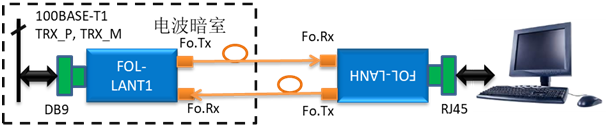

FOL-LANH-T1典型应用

主要技术参数:

 ● 符合标准:100Base-T1/BroadR-Reach® Ethernet

 ● 比特率:≤100MBit/s

 ● 总线连接器:Rosenberger MTD

 ● 工作模式:主/从,开关切换

 ● 光纤:多模光纤62.5/125µm,ST连接器

 ● 光纤长度:≤2km

 ● 外形尺寸(长x宽x高,单个收发器):140x82x35mm

 ● 重量(单个收发器):630g

 ● 工作温度:0℃~50℃;储存温度:-40℃~70℃

 ● 相对湿度:可达95%无冷凝

 ● 供电:内置充电锂电池(4.4AH);电池连续工作时间:可达48小时

 ● 电磁兼容:

 √ CISPR 25等级5

 √ ISO 11452-2:300V/m(10kHz-18GHz),雷达波1200V/m

 √ ISO 11452-4(BCI):300mA(100kHz-400MHz)

发货清单:

 ● 1个FOL-LANH-T1N收发器(MTD连接器)

 ● 1个FOL-LANH收发器(RJ45连接器)

 ● 1根ST/ST双芯多模光纤,20米(可选其他长度)

 ● 1根车载以太网电缆:RosenbergerLAQ-111(两端MTD插头,长度1.5m)

 ● 1根以太网电缆:RJ45连接器,长度2

 ● 1个8.4VDC充电器

 ● 1套打印的操作手册



产品系列:

 ● FOL-LANH-T1N:NXP物理层器件

 ● FOL-LANH-T1M:Marvell物理层器件

 ● FOL-LANH-T1T:TI物理层器件
